起点-终点公式编写。

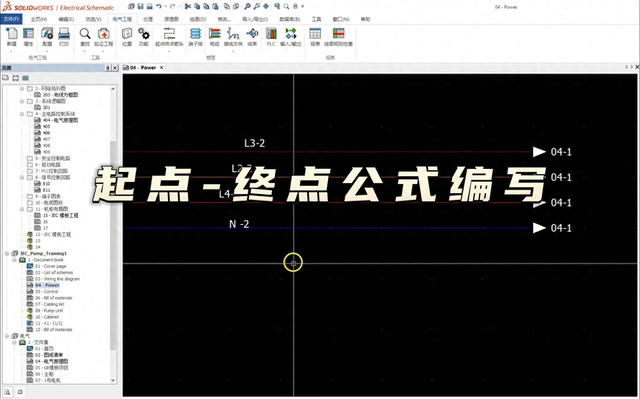

桑乐多electrical起点-终点公式编写。软件默认的起点终点是图纸序号+列号，如果电位L的电线起点终点需要显示电压400V，而电位N需要显示N，这该怎么做？

·需要打开配置，修改起点终点的公式。先将目前的公式删除，点击功能中的COND函数。COND函数可将计算第一个值，如果为真，则输出表达。因为当电位L时需要显示400V，所以第一个条件是提取电位中L字符。

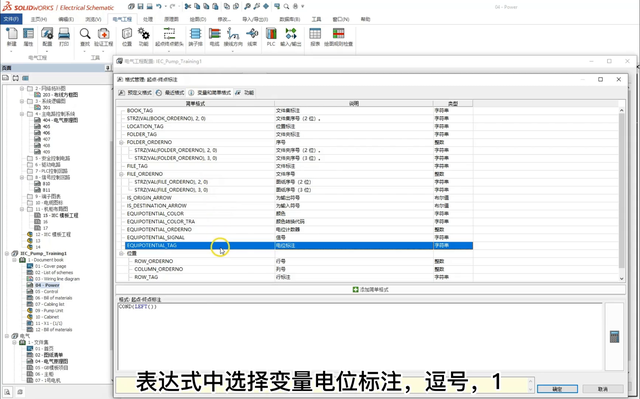

·再添加LEFT函数，利用LEFT取左边字符的特性，选择电位标注中左边的第一个字符。表达式中选择变量电位标注，逗号，1等于字符L，如L1-1，就能提取字符L作为满足条件。条件满足则会显示字符400V电压加上两位的图纸序号，看列号，中间再用字符-横杠作为分隔符。这就是第一个满足条件。

·当电位标注左侧字符为L时，则会显示400V电压加上图纸序号和列号。第二个条件当电位标注左侧为N时，表达方式也是如此。当电位标注左侧字符等于N时，则会显示字符N加上图纸序号和列号。

而COND函数的表达没有上限，来验证一下编写的函数。和我们预想的一样，点击确定，应用。来看下，起点终点的标注方式会根据电位标注的不同，显示对应的条件。
